स्वनिर्धारित PTFE बंधुआ पिस्टन भाप उपचार के साथ स्वचालित मशीन द्वारा उत्पादित
Key Attributes
| Product Name: | बैंडेड पिस्टन | Filler Of Bands: | स्वनिर्धारित |
| Material Of Bands: | बेहतर PTFE | Color: | काला |
| Application: | कार के पीछे के झटके | Density Of Bands: | 2.06-2.19 ग्राम/सेमी3 |
| Outer Diameter: | 32 मिमी | Sintering Temp.: | 375 ℃ |
| High Light: | सदमे अवशोषक पिस्टन,सदमे अवशोषक भागों |
बढ़ाव @ ब्रेक 180% PTFE बैंडेड पिस्टन भाप उपचार के साथ स्वचालित मशीन द्वारा उत्पादित
XIAYI एक पेशेवर कंपनी है जो PTFE बैंडेड शॉक एब्जॉर्बर पिस्टन, पिस्टन आकार का डिजाइन और उत्पादन करती है
विभिन्न प्रकारों के साथ 20 मिमी से 50 मिमी तक हो सकता है।हम स्ट्रेट OD और फ्लेयर्ड OD दोनों का उत्पादन कर सकते हैं।वे कैन
स्वचालित बैंडिंग मशीन और पिस्टन परीक्षण मशीन का निर्माण और निर्माण भी करते हैं।
|
पहला कदम
|
दूसरा चरण
|
तीसरा कदम
|
|
1. डिज़ाइन करें और PTFE डिस्क बेचें
2. डिजाइन और बैंडिंग मशीन बेचें
|
1. सिंटर पिस्टन के साथ फिट
2. अच्छी मुहरों और लम्बाई @ ब्रेक के साथ स्थापना समस्या को हल करें
|
1. आगे और पीछे के सदमे अवशोषक के साथ फिट
2. लागत कम करें और अच्छी गुणवत्ता की गारंटी
|
उत्पाद का नाम: Sintered सदमे अवशोषक पिस्टन
सामग्री: (MPIF 35) FC-0205 (DIN 30910-4) Sint C10, Fe, बैलेंस, Cu 1.5-3.9%, C 0.3-0.6%
घनत्व: 6.4-6.9 g/cm3 भाप ऑक्सीकरण के बाद
कठोरता: 55-90 एचआरबी, 1 केएन लोड हो रहा है, गेंद का व्यास 1/16 "
भूतल उपचार: भाप ऑक्सीकरण, 2 घंटे, Fe3O4: 0.004-0.005 मिमी, ऑक्सीकरण की डिग्री 2-4%
अनिर्दिष्ट सहिष्णुता: आईएसओ 2768 - एम / एच 14, एच 14, + - आईटी 14/2
सूरत: कोई उखड़ना, दरारें, छूटना, voids, ढीलापन, धातु का खड़ा होना और अन्य दोष नहीं
प्रक्रिया प्रवाह:
पाउडर मिश्रण - गठन - सिंटरिंग - तेल संसेचन - आकार - अल्ट्रासोनिक सफाई - भाप ऑक्सीकरण - तेल
संसेचन - अंतिम निरीक्षण - पैकिंग (+ DP4 झाड़ी / + PTFE बैंड)
आवेदन:
ऑटोमोबाइल, मोटरसाइकिल और साइकिल सदमे अवशोषक के लिए
परीक्षण के बारे में:
हम शॉक एब्जॉर्बर पिस्टन के लिए ब्लो ऑफ टेस्टिंग कर सकते हैं।
इस परीक्षण का उद्देश्य पिस्टन के पीटीएफई बैंड को उड़ाने के लिए आवश्यक दबाव को निर्धारित करना है जब
दबाव ट्यूब में यात्रा।परीक्षण पिस्टन पर लागू एक निरंतर पार्श्व बल के साथ किया जाता है
पिस्टन पर बनने वाले दबाव के दौरान।जब दबाव कम हो जाता है तो परीक्षण रोक दिया जाता है
PTFE बैंड की विफलता।
विशेष विवरण:
|
शॉक पिस्टन के लिए शारीरिक प्रदर्शन |
तन्यता ताकत |
18MPa से अधिक |
|
बढ़ाव @ ब्रेक |
180% से अधिक |
|
|
किनारे की कठोरता (बैंड) |
57 - 61 |
|
|
घनत्व |
2.06 - 2.19 ग्राम/सेमी3 |
|
|
घिसाव |
50mg . से कम |
|
|
घर्षण गुणांक |
0.2 . से कम |
|
|
कठोरता (सिंटर पिस्टन) |
एचआरबी 60-80 |
|
|
सिंटर पिस्टन के लिए तकनीकी आवश्यकताएं |
कच्चा माल F50 - U3 - 66 या FC - 0208 |
|
|
भाप उपचार |
||
|
ओडी डिजिटल एयर गेज द्वारा परीक्षण किया गया |
||
विवरण:
XIAYI कंपनी उसी पर PTFE बैंडेड शॉक एब्जॉर्बर पिस्टन के डिजाइन और उत्पादन में विशिष्ट है
समय, हम स्वचालित झालर मशीनों का डिजाइन और निर्माण करते हैं।
अब तक हमने व्यास के साथ कई अलग-अलग प्रकार के शॉक एब्जॉर्बर पिस्टन का उत्पादन किया है
ø20mm ~ ø50mm। हम अपने कारखाने में PTFE डिस्क और टूलींग बनाते हैं, गुणवत्ता को प्रभावी ढंग से नियंत्रित कर सकते हैं
और बहुत समय भी बचा सकता है।
सिन्टर भागों की कच्ची सामग्री: लोहा आधारित, लोहा और तांबा आधारित, तांबा
आधारित, स्टेनलेस स्टील आधारित
PTFE डिस्क की कच्ची सामग्री:
पीटीएफई + कांस्य
पीटीएफई + कार्बन
PTFE+ग्लास फाइबर
कटोमर्स की मांग के अनुसार PTFE + अन्य फिलर्स
पिस्टन की विस्तार से जानकारी:
1. सामने सदमे अवशोषक में प्रयुक्त
2. जब तापमान 100 ℃ तक पहुँच जाता है, तो विस्तार अनुपात ≤ +/- 1%
3. सदमे अवशोषक तेल के साथ परीक्षण अंगूठी का उपयोग करना, अधिकतम घर्षण बल 15N . है
4. पिस्टन 2N बल के साथ सिलेंडर के निश्चित आकार के स्वतंत्र रूप से प्राप्त कर सकता है
5.PTFE तन्य शक्ति ≥18MPa, बढ़ाव @ ब्रेक ≥200%
6. पिस्टन और PTFE डिस्क के बीच तंग एकीकरण। सिलेंडर में काम करते समय PTFE गिर नहीं जाएगा।
अनुप्रयोग:
कार या मोटरबाइक शॉक एब्जॉर्बर
प्रतिस्पर्धात्मक लाभ:
1. आकार में संगति
2. इन्फ्रारेड किरण व्यास का पता लगाती है
3. सख्त नियंत्रण योजना
बाहरी व्यास के लिए 4.100% परीक्षण

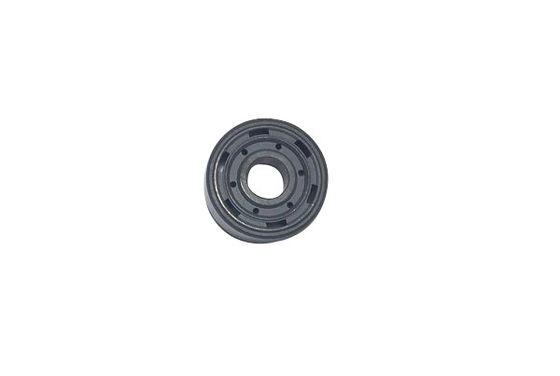

चित्र प्रदर्शन:
Fill in basic information for a fast logistics quote
-
वीडियो
-
वीडियो
-
वीडियो
-
