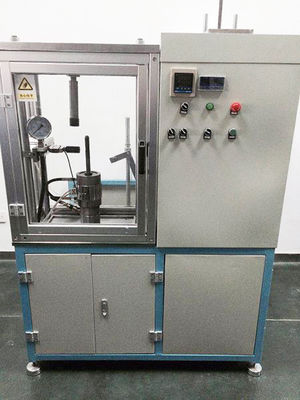

4.6-5.6kn पार्श्व भार के साथ परीक्षण शॉक पिस्टन मशीन को उड़ा दें

शॉक पिस्टन ब्लो - ऑफ टेस्टिंग मशीन 4.6-5.6KN लेटरल लोड के साथ आसानी से ऑपरेशन

इस परीक्षण का उद्देश्य:

विभिन्न भारों को जोड़ते समय PTFE बैंडेड पिस्टन के लिए घर्षण का निर्धारण करने के लिए।परीक्षण एक निरंतर पार्श्व बल के साथ किया जाता है जिसे लागू किया जाता है

दबाव के दौरान पिस्टन पिस्टन के ऊपर बनता है।पांच चक्रों का परीक्षण करने के बाद स्वचालित रूप से औसत घर्षण प्राप्त करें।

परिक्षण विधि:

1. ट्यूब की आईडी में तेल को आश्वस्त करने के लिए टेस्टिंग ट्यूब को शॉक एब्जॉर्बर ऑयल में डालें।

2. पिस्टन को पिस्टन रॉड में ठीक करें

3. पिस्टन रॉड और टेस्टिंग ट्यूब को काम करने वाले सिलेंडर में डालें

4. बिजली चालू करें और स्वचालित मोड में समायोजित करें

5. सॉफ्टवेयर खोलें, निम्नलिखित पैरामीटर सेट करें:

गति: 1mm/s

दूरी: 60 मिमी

साइकिल: 5

6. मशीन फिक्स्चर का परीक्षण करने के लिए वैकल्पिक गति के बटन पर क्लिक करें।पुष्टि करने के लिए घर्षण स्तर सही है और तेल आईडी में अच्छी तरह से वितरित होता है

7. प्रारंभिक स्थान पर जुड़नार की पुष्टि करने के लिए वज़न न जोड़ें और डेटा के लिए शून्य बनाएं।

8. बारी-बारी से गति के बटन पर क्लिक करें, पिस्टन 5 चक्रों के साथ ± 30 मिमी के स्ट्रोक पर चल रहा होगा।

9. 7.5Kg, 15Kg, 22.5Kg, 45Kg का वज़न जोड़ें, ऊपर दिए गए चरण के समान परीक्षण करें, डेटा और कर्व्स रिकॉर्ड करें।

10. परीक्षण बंद करो, वजन कम करो और बिजली बंद करो।

परीक्षण प्रक्रिया के दौरान कुछ तस्वीरें:

चरण 1: पिस्टन को उचित पिस्टन रॉड में स्थापित करें, ध्यान दें कि ऊपरी ओडी नीचे होना चाहिए।

चरण 2: पूरी पिस्टन रॉड को धीरे-धीरे ट्यूब में डालें

चरण 3: पूरी ट्यूब को नीचे की तरफ सीलिंग हाउसिंग में डालें

चरण 4: फिक्स्ड हाउसिंग और सीलिंग कवर स्थापित करें

परीक्षण की स्थिति:

प्रतिस्पर्धात्मक लाभ:

1. पीटीएफई बैंडिंग परिणाम की जांच कर सकते हैं

2.आसानी से संचालन

3. दुनिया में बड़े सदमे अवशोषक कारखाने के अनुसार मशीन डिजाइन

4. एक ही परीक्षण मशीन में घर्षण और ब्लो-ऑफ परीक्षण का परीक्षण कर सकते हैं

5. परीक्षण के बाद वक्र प्राप्त कर सकते हैं

आवेदन:

विभिन्न आकार वाले सभी PTFE बैंडिंग पिस्टन 20 मिमी से 45 मिमी . तक के हैं
